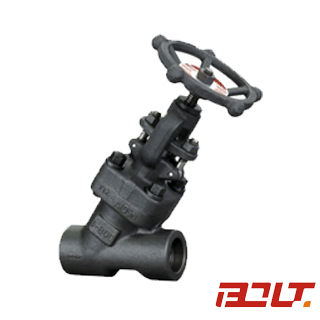

鍛鋼Y型截止閥有三種閥蓋設計形式。第一種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片（316夾柔性石墨制造）密封。客戶有特殊要求時也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封。客戶有特殊要求時也可采用全焊二連接。第三種為壓力自緊式閥蓋，按這種形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自密封環密封。
　　可設計成“Y”型閥的有截止閥和止回閥。

壓力自緊式Y型閥設計結構和特征

壓力自緊封Y型截止閥和止回閥閥門符合ANSI B16.34。檢驗與測試按API598，標記按MSS-SP-25。

采用以下結構
全徑或縮徑
升降式和球式止回閥
按需內置彈簧
可拆卸實心閥瓣
自定心壓板壓套式
整體式上密封座
明桿支架型（OS&Y）
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
承插端符合ASME B16.11
螺紋連接端（NPT)符合ANSI/ASME B1.20.1
閥瓣可變換為針型、節流型、球型、止回閥

圖1：結構示意圖）

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type A182 F22	Type A182 F304(L)	Type A182 F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	閥瓣	A105N	A276 304	A276 304(L)	A276 316(L)
3	閥桿	A182 F6a		A182 F304(L)	A182 F316(L)
4	密封座	A105N	A182 F304	A182 F304(L)	A182 F316(L)
5	密封環	F182 F304L		A182 F304(L)	A182 F316(L)
6	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
7	墊圈	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	閥桿螺母	A276 F420
9	軸承壓蓋	A194 2H	A194 4	A194 8	A194 8M
10	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
11	手輪	A197
12	對夾塊	A105	A182 F22	A182 F304(L)	A182 F316(L)
13	螺栓	A193 B7	A193 B16	A193 B8	A1983 B8M
14	螺母	A194 2H	A194 4	A194 8	A194 8M
15	填料壓板	A216 WCB		A351 CF8
16	活節螺栓	A193 B7	A193 B16	A193 B8	A1983 B8M
17	螺母	A194 2H	A194 4	A194 8	A194 8M
18	圓柱銷	A276 420		A182 F304
19	填料壓套	A276 410		A182 F304
20	吊耳	A105	A182 F22	A182 F304(L)	A182 F316(L)
21	提升螺母	A194 2H	A194 4	A194 8	A194 8M
22	填料	不銹鋼絲+柔性石墨
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。 CS=碳鋼；AS=合金鋼；SS=不銹鋼；

尺寸參數表

NPS		¹/2″	³/4″	1″	1¹/4″	1¹/2″	2″
L	900-150Lb	140	140	140	178	178	216
L	2500Lb	186	186	186	232	232	279
H(開)		333	333	332	408	406	524
W		125	125	160	160	180	200
重量	900Lb-1500Lb	11.2	10.5	10.1	21.0	19.6	40.4
重量	2500Lb	12.3	11.6	10.8	28.0	26.4	43.8
