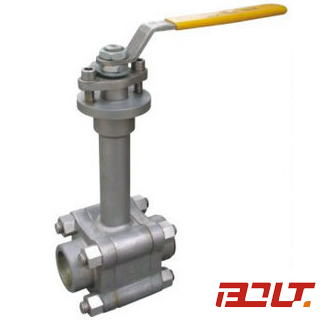

鍛鋼低溫焊接球閥標準材質明細表:
|
序號 |
零件名稱 |
AS to ASTM |
SS ASTM | ||
|
Type A352LF3 |
Type A352LF3 |
Type F304(L) |
Type F304(L) | ||
|
1-2 |
閥體接體，閥蓋 |
Type A352LF3 |
Type A352LF3 |
A182 F304(L) |
A182 F304(L) |
|
3 |
等長雙頭螺栓 |
A193L7+鍍鎘 |
A193 3B8 |
A193 B8 |
A193 B8M |
|
4 |
螺母 |
A193L7+鍍鎘 |
A1948 |
A1948 |
A1948M |
|
5，8 |
密封圈/墊片 |
RTFE+Cu粉/尼龍1010/PPL | |||
|
6 |
球體 |
A182F304 |
A182F304(L) |
A182F304(L) |
A182F316(L) |
|
7 |
閥桿 |
A182F304 |
A182F304(L) |
A182F304(L) |
A182F316(L) |
|
9,10 |
止推片/填料 |
RTFE+Cu粉/尼龍1010/PPL，碳素纖維 | |||
|
11 |
壓蓋 |
A105N |
A351 CF8 | ||
|
12 |
定位片 |
A182F321 | |||
|
13 |
扁螺母 |
A1944+鍍鎘 |
A1948 |
A1948 |
A1948 |
|
14 |
手柄 |
A193L7+鍍鎘 |
A193B8 |
A193B8 |
A193B8 |
|
15 |
圓柱銷 |
Q235A | |||
|
適用溫度 |
≥－40℃ |
≥－101℃ |
≥－196℃ | ||
注意：客戶需求的其他材質也可采用。密封面料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
鍛鋼低溫焊接球閥尺寸（mm）和重量（kg）
|
DN |
INCH |
L |
D |
L1 |
D |
D1 |
H |
W |
|
15 |
1/2 |
92 |
13 |
9.6 |
36 |
21.8 |
230 |
160 |
|
20 |
3/4 |
111 |
18 |
12.7 |
42 |
27.3 |
260 |
220 |
|
25 |
1 |
127 |
23 |
12.7 |
52 |
33.8 |
280 |
200 |
|
32 |
11/41402812.76042.6290250 |
|||||||
|
4011/21523512.76848.7320250 |
||||||||
|
5021784515.98061.2340350 |
